دستگاه میکروپروفایلومتر سهبعدی با بهرهگیری از اسکن نوری سطح با دقت گام ۱ میکرون (قابل تنظیم) و دستیابی به دقت میکرونی، امکان بازسازی توپوگرافیک و تحلیل مورفولوژیک ناهمواریهای سطحی را با رزولوشن عمقی بهتر از ۱۰ میکرون و رزولوشن عرضی بهتر از ۵ میکرون، به صورت غیر تماسی و خودکار و بسیار سریع فراهم میآورد. این سیستم قابلیت اسکن و استخراج ویژگیهای سطح در پوکههای شکاری را نیز داراست؛ قابلیتی که در سیستمهای سنتی وجود نداشته و اکنون با دقت میکرونی در این سامانه تحقق یافته است.

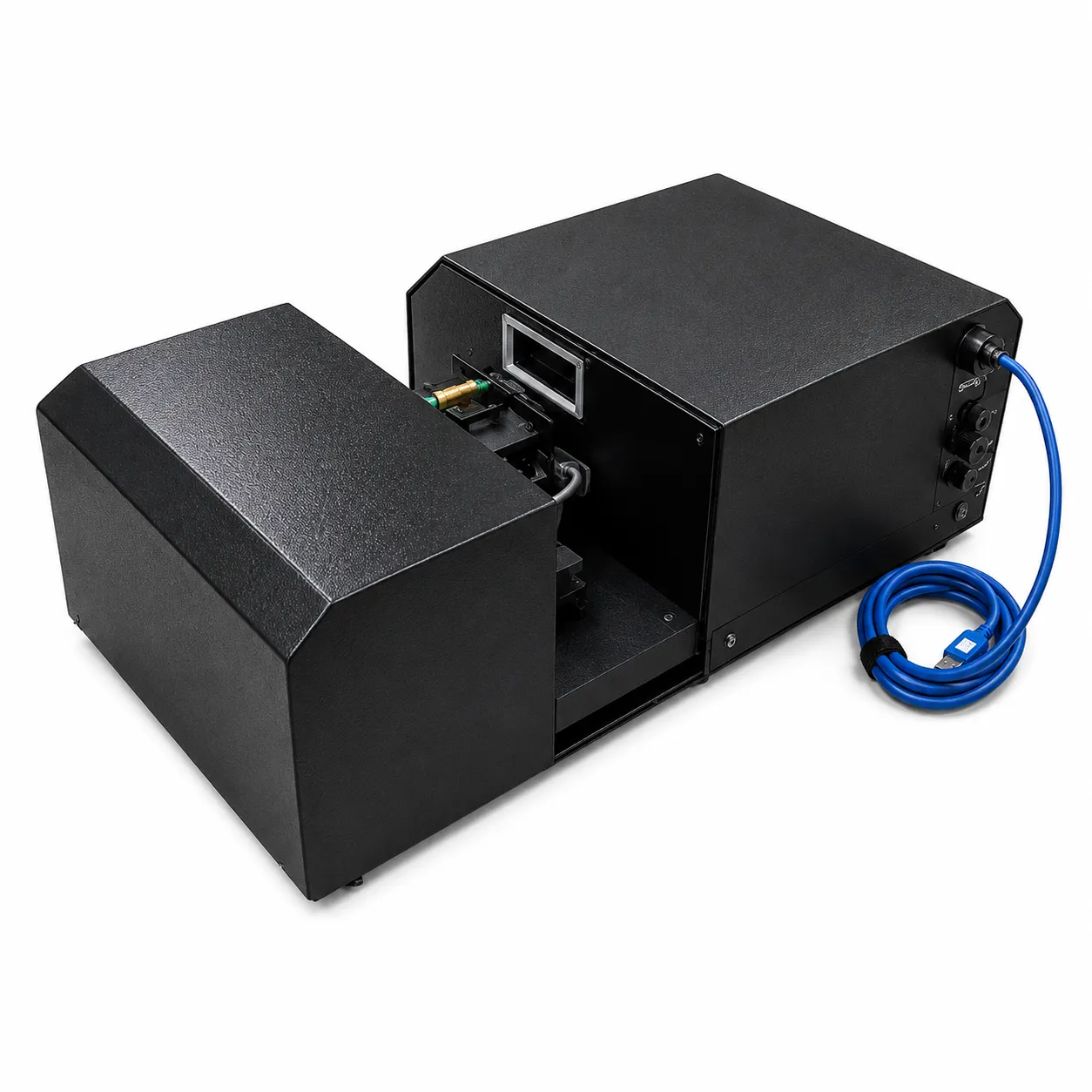

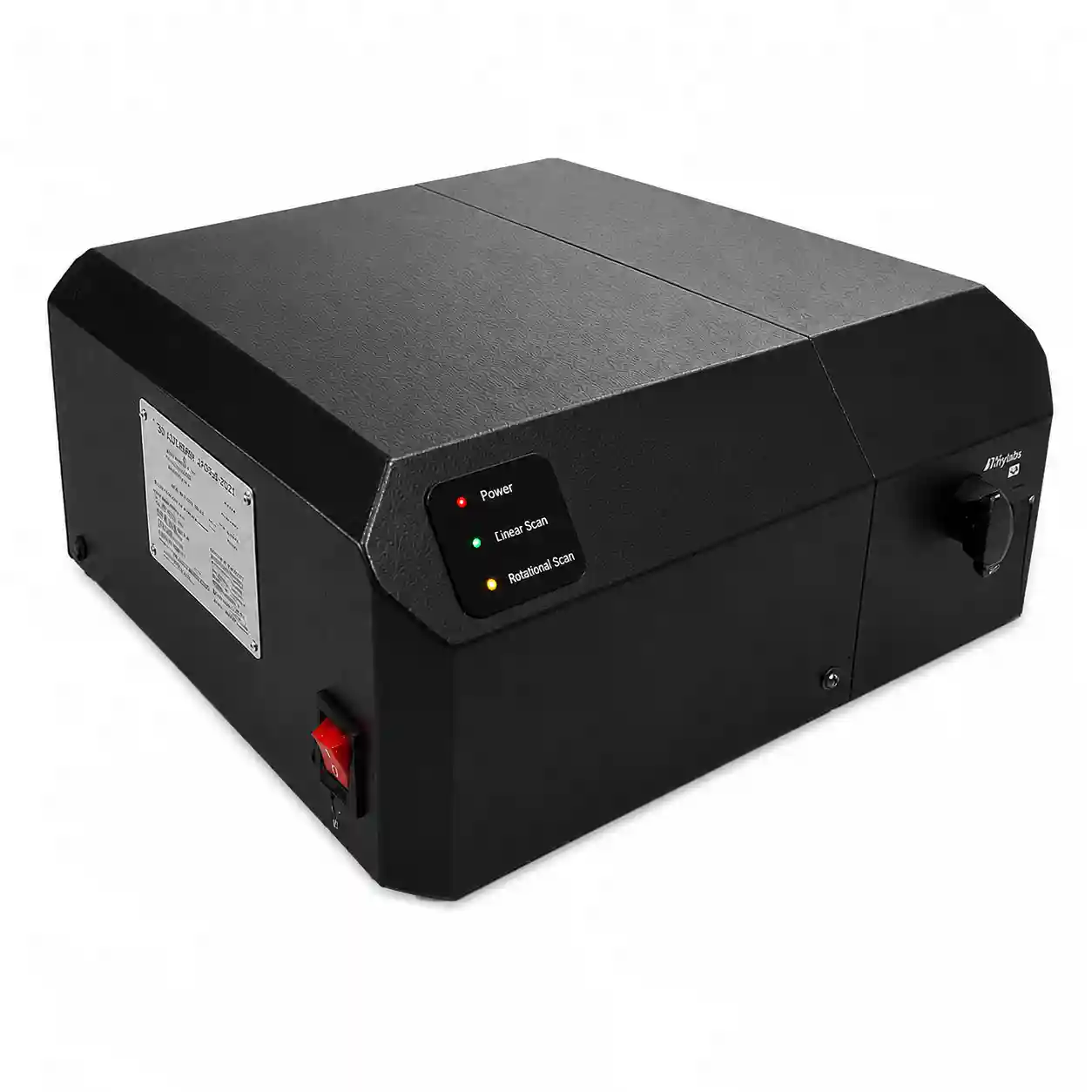

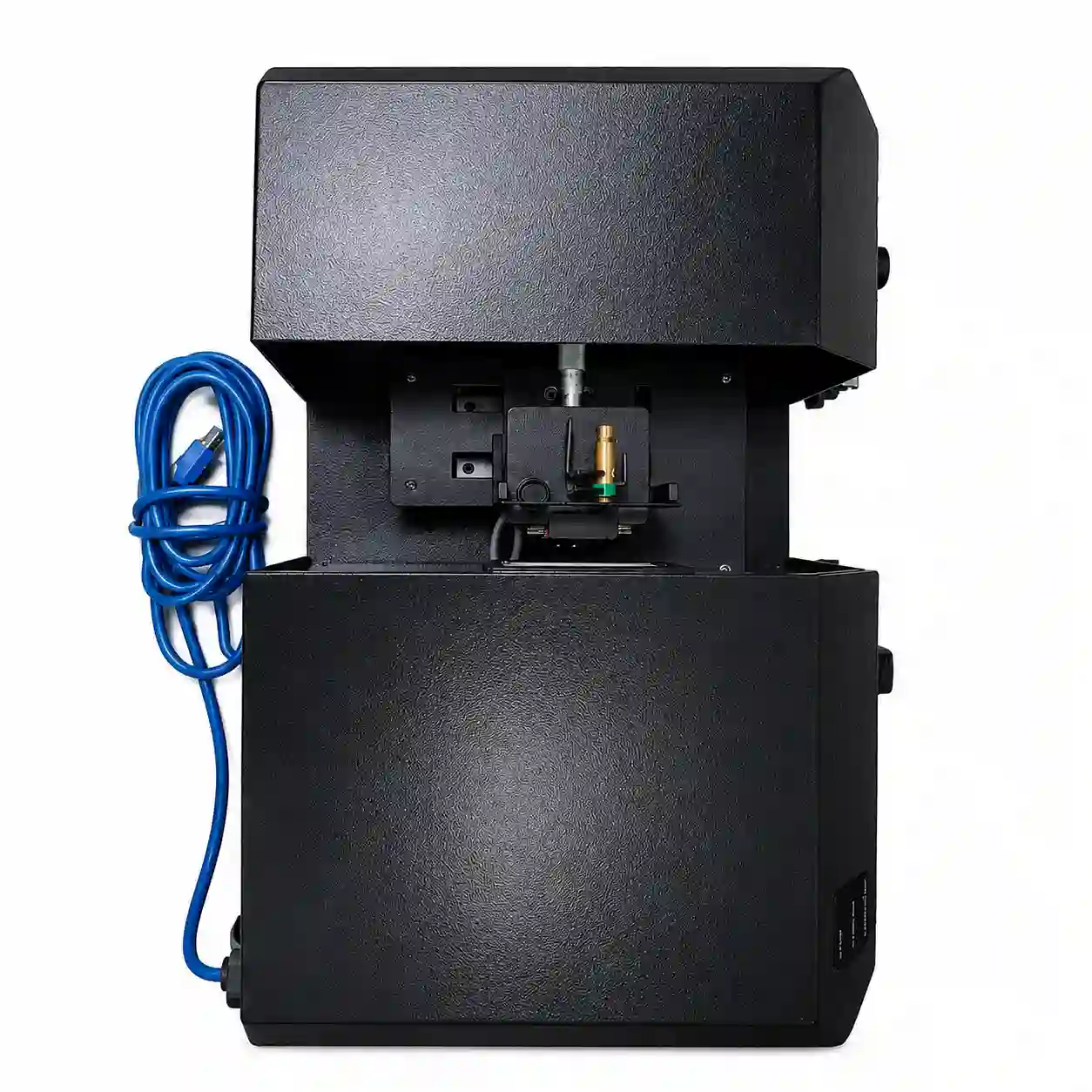

پروفایلومتر نوری سه بعدی با دقت میکرومتری
مشخصه | شرح |
مدل |
|
دقت اندازهگیری عمقی | بهتر از 10 میکرون |
دقت اندازهگیری عرضی | بهتر از 5 میکرون |
عمق داده برداری | ۲،۵ میلیمتر |
میدان دید | متغیر از ۵ تا ۲۵ میلیمتر |
دوربین | ۵ مگاپیکسل |
منبع نور | LED |
طول موج مرکزی منبع | ۵۵۰ نانومتر |
دامنه حرکتی جابجاگرها | ۵۰ میلیمتر- ۳۶۰ درجه |
دقت هر گام جابجاگر | ۱ میکرون-۱ درجه |
بازتابندگی نمونه | ۱۰۰% -۲۰% |
دمای کاری دستگاه | ۶۰ - ۰ درجه سانتیگراد |
ولتاژ کاری | ۲۲۰ ولت – ۵۰ هرتز |
